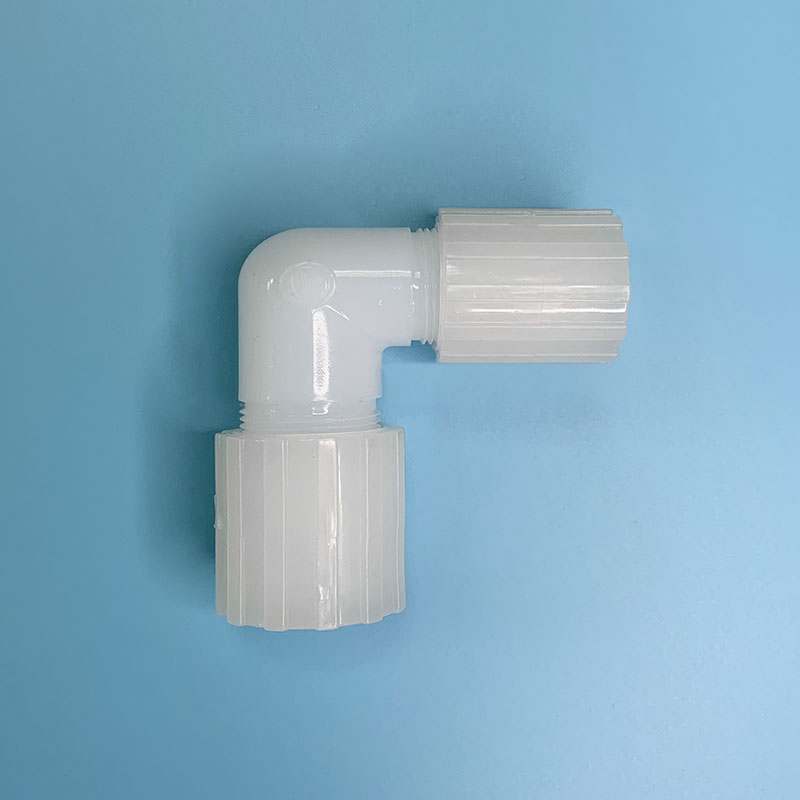

  • PFA Union Elbow - CJUE

    PFA Union Elbow - CJUE

    PFA Union Elbow - CJUE Features: it is specially used in high-purity semiconductor industry, and also suitable for ultra...

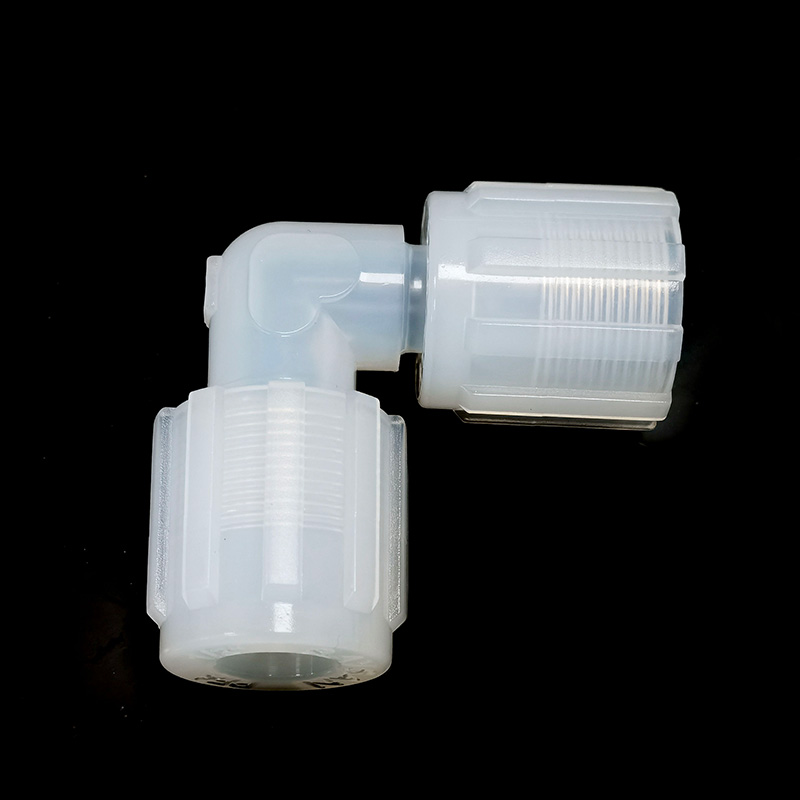

PFA Union Elbow (Space Saving) - UESA

Features:
it is specially used in high-purity semiconductor industry, and also suitable for ultra pure water or corrosive chemicals. It can maintain good dimensional stability and corrosion resistance between - 40 ℃ and 200 ℃, and has good mechanical characteristics and wear resistance.
Material: PFA
Interface type: flared connection
Maximum operating temperature: 200 ℃
Maximum service pressure: 0.7MPa
Applicable medium: liquid
*Nuts are available in PFA and PVDF.
*PVDF is not suitable for applications exceeding 120℃

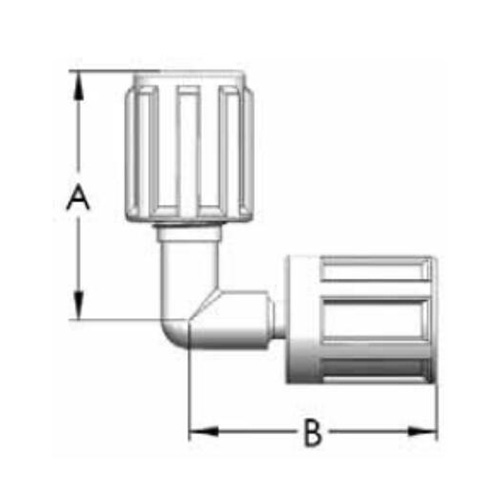

Part No. Tube OD Orifice A B
(inch) (mm) (mm) (mm)
UESA0404S1 1/4" 3.81mm 41.91mm 41.00mm
UESA0406S1 1/4"*3/8"S 3.81mm 41.91mm 42.30mm
UESA0408S1 1/4"*1/2"S 3.81mm 41.91mm 43.50mm
UESA0604S1 3/8"*1/4"S 3.81mm 44.70mm 41.00mm
UESA0606S1 3/8" 6.35mm 44.70mm 42.30mm
UESA0608S1 3/8"*1/2"S 6.35mm 44.70mm 43.50mm
UESA0612S1 3/8"*3/4"S 6.35mm 44.70mm 57.00mm
UESA0804S1 1/2"*1/4"S 9.65mm 47.50mm 41.00mm
UESA0806S1 1/2"*3/8"S 9.65mm 47.50mm 42.30mm
UESA0808S1 1/2" 9.65mm 47.50mm 43.50mm
UESA0812S1 1/2"*3/4"S 9.65mm 47.50mm 57.00mm
UESA0816S1 1/2"*1"S 9.65mm 47.50mm 69.50mm
UESA1206S1 3/4"*3/8"S 16.00mm 56.39mm 42.30mm
UESA1208S1 3/4"*1/2"S 16.00mm 56.39mm 43.50mm
UESA1212S1 3/4" 16.00mm 56.39mm 57.00mm
UESA1216S1 3/4"*1"S 16.00mm 56.39mm 69.50mm
UESA1612S1 1"*3/4"S 22.35mm 68.58mm 57.00mm
UESA1616S1 1" 22.35mm 68.58mm 69.50mm
UESA2020S1 1-1/4" 27.94mm 75.18 78.70mm
